Anhui Yawei Machine est l'une des meilleures machines CNC IPG Fibre Pipe Laser Metal Cutting Machines, CNC Press Brakes, Hydraulic Guillotine Shears, CNC Bending Machines, machines à découper des métaux fournisseurs, fabrique, fabrique en Chine.
Ahyawei Pipe Fiber Les machines à découper au laser auront différents modèles selon le travail de fabrication de métal de l'utilisateur final, la capacité de coupe comprend 3000mm * 1500mm, 4000mm * 2000mm, 6000mm * 2000mm et 6000mm * 2500mm, matériau de coupe inclus Acier doux, coupe-laser en acier au carbone, laiton Plaque, coupe laser au laser en acier inoxydable, découpe laser en fibre d'aluminium, coupe l'épaisseur du métal de l'acier doux de 6mm, 8mm, 12mm, 16mm et 20mm, 3mm, 6mm, 10mm en acier doux selon votre puissance de coupe au laser.
Voici une option de puissance laser pour votre travail de fabrication, 500w coupe laser à fibre optique, coupe laser laser 750w, machines de découpe en feuilles de fibre optique IPG 1kw, coupe laser laser à fibre optique 2kw et 3kw, si vous recherchez une coupe laser à fibre métallique cnc Machines avec conseils de coupe de tuyaux et tubes en provenance de Chine, Ahyawei sera là pour vous proposer une solution professionnelle, l'axe rotatif peut couper des tuyaux ronds en métal, un tuyau de type carré avec une technologie laser avancée cnc.
Partie I: Ahyawei cnc en tôle de fibre Pipe Laser Cutting Machine fabrique en Chine
La machine de découpe au laser à fibre Ahyawei 1530 1kw et 2kw adopte le célèbre appareil laser Raycus en Chine (option: marque IPG ou Nlight) qui possède une technologie laser internationale avancée. Equipé d'un système de transmission efficace grâce à la grille de transmission Taiwan après un processus de meulage et un guide linéaire haute précision. Système CNC automatique avancé, groupe dans une machine à découper au laser à fibre optique CNC haute précision.
Principalement applicable pour l'acier au carbone, l'acier inoxydable et l'alliage d'aluminium, etc. de la coupe et du moulage des métaux. Grâce à la haute vitesse, à la haute précision, à l'efficacité élevée et aux performances élevées. Ce modèle est la première machine à découper en métal de l'industrie du traitement des métaux.
Partie II. Matériaux et industrie applicables
Convient à la technologie aérospatiale, à la fabrication d'aéronefs, à la fabrication de fusées, à la fabrication de robots, à la fabrication d'ascenseurs, à la fabrication de navires, à la découpe de tôle, à la cuisine, aux composants électroniques, aux pièces automobiles, au refroidissement et à la ventilation, aux panneaux, aux métaux et autres pièces métalliques
Vitesse de coupe IPG Fiber 1000W pour référence | |||
Épaisseur (mm) | Matériel | Vitesse de coupe maxi (m / min) | Utilisez du gaz |
0,5 | Acier inoxydable | 30 | N2 |
1 | 20 | N2 | |
2 | 6 | N2 | |
3 | 3 | N2 | |
4 | 1.08 | N2 | |
5 | 0,72 | N2 | |
1 | Acier doux | 18 | O2 |
2 | 6 | O2 | |
3 | 4 | O2 | |
4 | 2,7 | O2 | |
5 | 2 | O2 | |
6 | 1.8 | O2 | |
8 | 1.2 | O2 | |
dix | 0,8 | O2 | |
Vitesse de coupe IPG Fiber 2000W pour référence | |||
Épaisseur (mm) | Matériel | Vitesse de coupe maxi (m / min) | Utilisez du gaz |
1 | Acier inoxydable (304) | 24 | N2 |
2 | 13,8 | N2 | |
2.5 | 9.3 | N2 | |
3 | 5.4 | N2 | |
4 | 3.3 | N2 | |
5 | 1.8 | N2 | |
6 | 1.2 | N2 | |
Acier au carbone | |||
5 | 3 | O2 | |
8 | 2.1 | O2 | |
dix | 1.2 | O2 | |
12 | 1.08 | O2 | |
14 | 0,6 | O2 | |
Partie III: Configuration de China Ahyawei 1kw, 2kw en tôle IPG Pipe Fiber Laser Cutting Machines
1. Système de coupe | | Amérique Marque LASERMECH Tête de coupe laser à capteur automatique. Avec système de capteur automatique. Assurez-vous de couper l'acier qui n'est pas en forme. Tête laser intérieure, avec un miroir collimatant, une lentille focale et un miroir protecteur. Au fond avec une buse en cuivre, diamètre principalement avec un diamètre de 1,5 mm ou 2 mm. |
2. Système de contrôle | | Avec Bochu Control système et logiciel avec langue anglaise, les fichiers d'insertion applicables avec DXF. Ou le format AI. Le dessin dans le logiciel est également correct. Logiciel avec mode de coupe de la mouche pour couper les mêmes produits pour gagner du temps. Avec la fonction Nesting, le type de composition autonome pour économiser des matériaux en sauvegardant des espaces. Le logiciel Cypcut est destiné à la découpe de tôle. Le logiciel Cyptube est destiné à la coupe de tuyau métallique. |
3. Système de refroidissement |
| Lorsque la tête laser coupe des métaux, il produira de l'énergie chaude dans la tête laser et le périphérique laser. Le refroidisseur d'eau est pour refroidir ces deux parties. Partie tête laser, principalement refroidissement des miroirs. La température dans le refroidisseur d'eau est l'ajustement automatique, principalement mis en place avec 25 degrés autour. L'eau dans le refroidisseur doit être de l'eau pure. |
4.Laser source (IPG 1KW / 2KW) |
| La conversion photoélectrique de plus de 30%; Environnement de travail: 10 à 40 degrés Appareil avec air conditionné pour le maintenir à température normale. Boîtier pour appareil laser avec air conditionné, protéger l'appareil laser contre les températures élevées Durée de vie jusqu'à 100 000 heures; La conversion photoélectrique de plus de 35%; Environnement de travail: 10 à 40 degrés Appareil avec air conditionné pour le maintenir à température normale.
|
5. Système de transmission | | Système de transmission à engrenage de Taiwan. Assurez-vous que la vitesse de déplacement est plus rapide que la transmission par vis à billes. X et axe Y La vitesse de déplacement peut être maximale de 80 m / min
|
6. Système de conduite |
| Moteurs d'entraînement Panasonic japonais. Compatible avec le système de transmission, améliorer la vitesse de coupe et la précision. |
7. Système de sélection |
| À l'avant de la machine, avec collecteur pour économiser de petites pièces de coupe. Sous le collecteur avec roues, poussez et tirez facilement. |
8.Purging system | | Le système de purge est conçu sous le faisceau de l'axe des X. Il se déplace avec la tête laser. Assurez-vous donc que la fumée est absorbée immédiatement après la coupe. Protéger l'environnement de l'air est également très important. |
9. Système d'alimentation |
| Système d'alimentation avec six cylindres pneumatiques. Avant d'amener les feuilles de métal, laissez-le monter en appuyant sur le bouton, après l'alimentation des matériaux, laissez tomber, afin que les tôles puissent être protégées en évitant les rayures. |
10. Système d'injection automatique d'huile |
| L'engrenage et les rails de guidage, après un certain temps, ont toujours besoin d'être maintenus par injection d'huiles pour s'assurer que la machine continue de circuler couramment et avec une bonne précision. |
11.Machine structure
|
| Le faisceau de l'axe des X est la structure en alliage d'aluminium, le lit de la machine est une structure de coulée, il peut s'assurer que le lit de la machine à long terme n'est pas en forme. Le travail stable est très important pour les performances de la machine après longtemps. |
 | ||
12. Alimentation automatique Dispositif rotatif (longueur 6M) |
| Les tuyaux de 30-200 mm de diamètre disponibles, la forme de la conduite comprennent le rond, le carré, le rectangle, etc. Coupe maxi de 6 m de longueur |
▶ Modèle de machine | Ahyawei Metal Fiber Laser Cutting-1530 |
▶ Max. zone de travail | 1500mm x 3000 |
▶ Laser | IPG 1KW / 2KW |
▶ Epaisseur de coupe | 1KW: acier doux de 0.1-13mm, acier inoxydable max 8mm, 2KW: acier doux 0.2-16mm, acier inoxydable 10mm |
▶ Longueur d'onde laser | 1080 nm |
▶ Puissance nominale | 10-100% |
▶ X, précision de l'emplacement des axes Y | ± 0,01mm |
▶ X, précision du lieu de répétition de l'axe Y | ± 0,01mm |
▶ X, vitesse de déplacement rapide de l'axe Y | 80 m / min |
▶ X, axe Y max. Vitesse de coupe | 1KW: 35m / min 2KW: 45m / min |
▶ Min. Largeur de ligne de coupe | 0,02-0,08 mm |
▶ Max. Vitesse de coupe | 1KW: 35m / min 2KW: 45m / min |
▶ La machine occupe l'espace | 4,5 mx 3 m |
▶ Poids de la machine | 8 tonnes |
▶ Tension | Spécifique selon l'utilisateur final |
Terme de paiement: T / T Virement bancaire, acompte 30% à l'avance et solde avant l'expédition
Délai de livraison: dans les 30 jours ouvrables
Garantie: un an
Support de certificat: CE, FDA, SGS
Chine Ahyawei en tôle d'aluminium IPG 1kw et 2kw CNC Pipe Fiber Laser Cutting Samples:

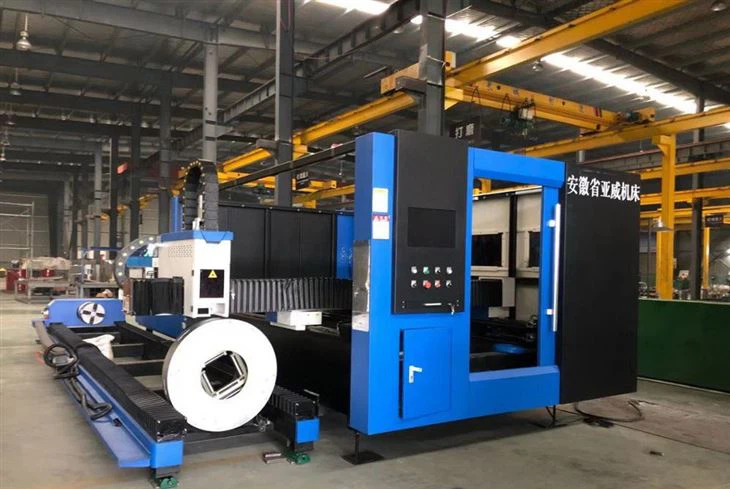

Images des machines à découper laser à fibre de verre Ahyawei
Si vous envisagez de fabriquer des machines de découpe au laser de fibre de tuyaux et de tuyaux IPG en Chine, Ahyawei est l'un des meilleurs fabricants de machines de découpe laser à fibre fabriqués en Chine, nous disposons d'options de découpe au laser en fibre de métal de 1kw, 2kw et 3kw IPG.
Toute intéressante dans les machines à découper au laser à fibre optique IPK 1KW en métal Ahyawei, veuillez envoyer un courriel à export@ahycnc.com
