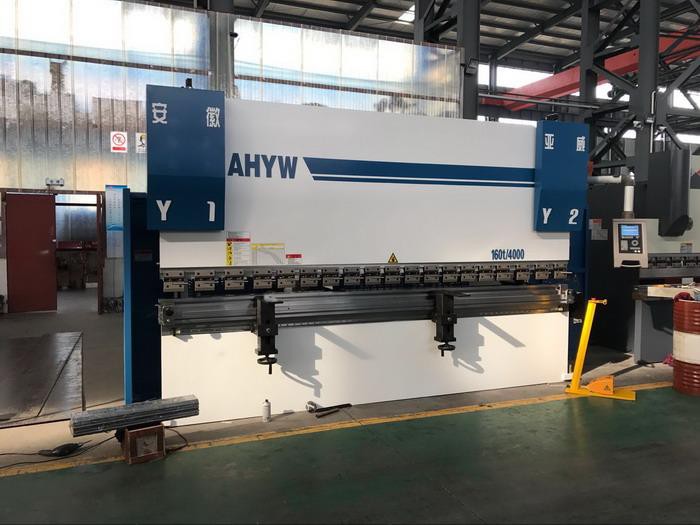

Chine 160T4M Freins de presse CNC à 6 axes pour cintrage de tôle de 13 pieds
AHYW Yawei Delem DA66T Écran tactile 2D freins CNC presses de machines fabriqués en Chine
AHYW 6 axes commandés par presse-plieuse automatiques pour machine à cintrer de feuille de 4m Yawei Chine usine
AHYW 6 axes 2D graphique cnc électro-hydraulique cnc presbrakes Yawei machine fabriquée en Chine
Chine Yawei 6 axes AHYW servo-contrôlés CNC presses 4m de machines à cintrer fabrique

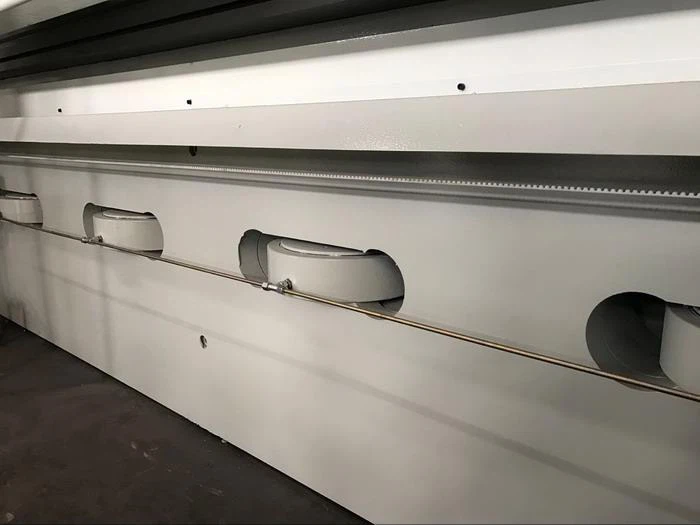

Presse plieuse synchro Chine Yawei sur longueur de pliage de tôle de 8 pieds, standard avec table anti-déflection hydraulique auto-contrôlée par CNC ou table anti-déflexion motorisée par commande numérique, cnc à 6 axes avec presse-étoupe inclus jauge arrière automatique contrôlée incluse X, R, Z1 et Z2, jauge de presse plieuse pouvant aller et venir, axe R signifie monter et descendre pour s'adapter à différentes hauteurs matrice de pliage inférieure pour différents profils de pliage en métal.

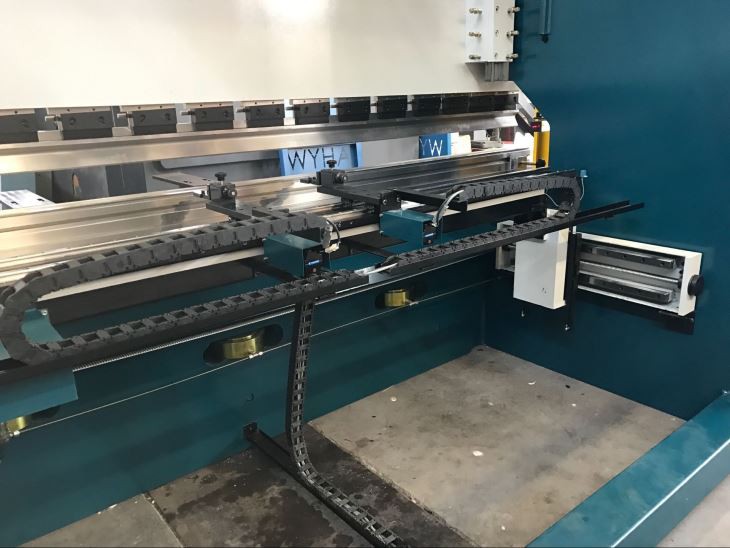

Jauge arrière de presse-plieuse CNC à axe X
Gabarit arrière de presse automatique CNC à axe R
Butée arrière contrôlée par cnc d'axe Z1 et Z2
2 arrêts de pliage des doigts peuvent se déplacer de gauche à droite, cela aide lorsque l'opérateur plie des profils courts avec différents outils de pliage, l'opérateur peut définir différents programmes de pliage avec différents emplacements de pliage.
Contrôleur graphique 2D à écran tactile complet DELEM DA66T
Allemagne Bosch Rexroth Valves proportionnelles
Pompe Japon Nachi
Japon Yaskawa ou Panasonic servo moteur et entraînement
. CNC Réglage automatique de l'angle de pliage en fonction de la longueur, de l'épaisseur et du type de matériau des profilés de pliage en tôle
. Calcul automatique par CNC de la course de pliage requise pour l'angle de pliage du métal souhaité
. Compatibilité de l'outillage utilisé et de la pièce pliée
. Ajustement automatique du tonnage pour les profilés de pliage
. Mémoriser les programmes et les rappeler
. Système d'outillage supérieur et inférieur trempé, rectifié et segmenté standard (835 mm). Outil inférieur avec matrices de changement rapide 2 V
. Panneau de commande convivial, mobile et ergonomique avec toutes les touches
. Commande à double pédale
. Presse-plieuses automatiques CNC Dos de jauge avec une précision de 0.01mm
. Système de panneaux électriques, conçu pour répondre aux normes CE et composé de composants électriques et d’automatisation.
. Amada Promecam cnc pressbrake serrage rapide
. Bras de support avant réglables en hauteur se déplaçant sur un guidage linéaire
█ Équipements en option des freins CNC 6 axes Yawei AHYW China presses 4m / 160T, presse-freins cnc à 6 axes Chine
• Différentes unités CNC de presses plieuses cnc ESA et CYBELEC. Contrôleurs, contrôleur DELEM DA69T 3D, ESA S640, ESA S650W, ESA S660, ESA S675
• Presse-plieuse CNC type Wila à couronne motorisée mécanique
• Italie Rolleri Fixation hydraulique supérieure et inférieure
• Système d’outillage pour presse plieuse Wila, outillage Wila New Standard Premium
• Wila New Standard haut de gamme, système de serrage et de perforation hydraulique
• Outillage Wila New Standard Pro et support pour poinçon et matrice
• Contrôle supplémentaire de la presse-plieuse cnc à 6 axes automatique à commande numérique, telle que R1, R2, X1, X2, Z1 et Z2
• Allemagne SICK CE garde de frein de presse de rideau léger avant et arrière
• Allemagne Fiessler AKS protection de presse plieuse laser
• Allemagne Pilz protection de presse plieuse laser

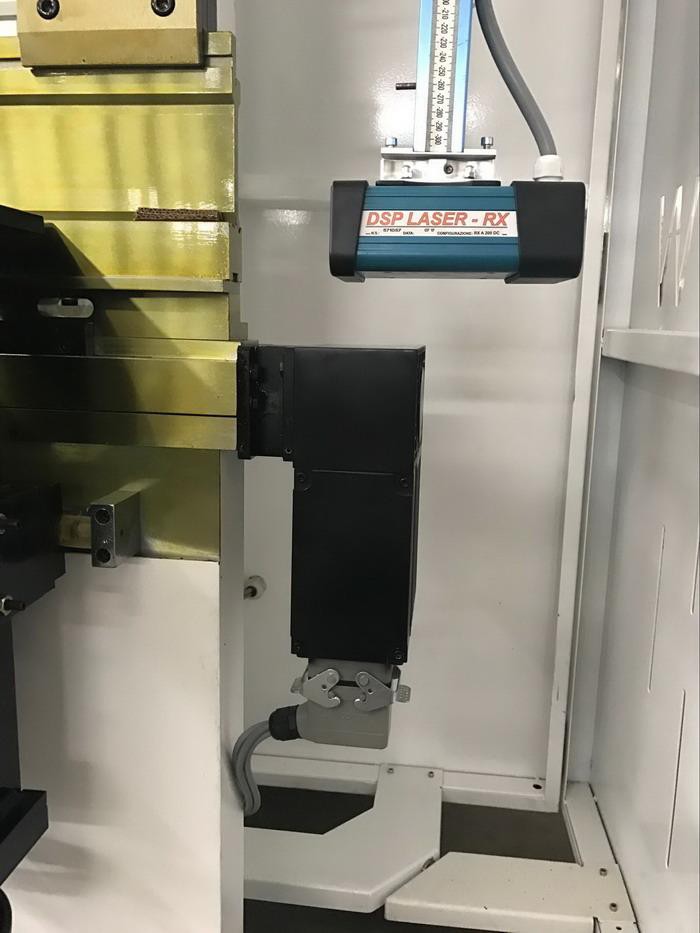

• Protection par laser Italie DSP Blue, protection par laser DSP avec automates de sécurité
• Australie Lazersafe gardiennage avec contrôleur de sécurité PCSS
Lazersafe IRIS & IRIS PLUS Protection de l'image, caméra muette 0mm avec technologie de pliage rapide
• Système de serrage et d’outillage TRUMPF, poinçons supérieurs et matrices inférieures pour presse plieuse cnc
• plus grande ouverture du jour
• Doigts arrière et bras de support avant supplémentaires
• Couleurs spéciales et logo
• Outils spéciaux conçus en fonction des profils de pliage de tôle du client
• autres exigences personnalisées
AHYW Yawei 6 axes cnc presse de frein 3m & 10ft pour machine à cintrer les métaux 6mm avec protection Lazersafe
AHYW Front German Fiessler AKS CEstandard opérateur garde-doigts garde les doigts
Options Italie DSP Laser gardant 100T & 8FT CNC Pressbrakes 4 axes Yawei Chine usine
Options Italie Contrôleur DSP MCS Protection laser 125b et 3m CNC Pressbrakes 4 axes ESA S640 Yawei Chine usine
Chine Yawei AHYW 160T4M 8 axes pressbrakes cnc pour les applications de cintrage de tôle 13ft

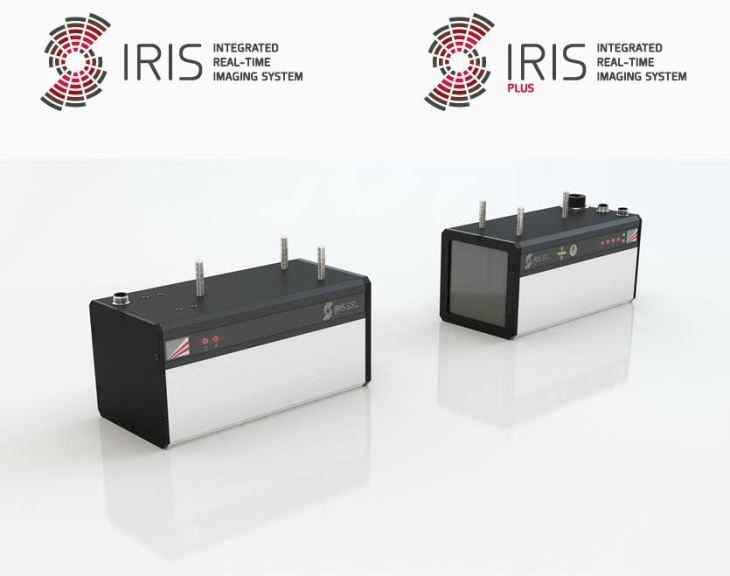

Lazersafe IRIS gardiennage, la vitesse de pliage la plus rapide du contrôleur de sécurité
IRIS est un système d'imagerie en temps réel intégré qui offre aux fabricants de presses plieuses une fonctionnalité accrue en combinant une protection optique de haute performance et un traitement des images en temps réel. Disponibles en deux modèles, les systèmes IRIS et IRIS Plus comprennent un ensemble émetteur et récepteur laser monté sur le faisceau supérieur de la presse plieuse. Chaque modèle comprend une caméra numérique haute vitesse et un système de traitement de données d'image contenus dans le récepteur.
Caractéristiques
Les données d'image traitées par IRIS peuvent être utilisées pour implémenter une large gamme de fonctionnalités utilisateur supplémentaires dans le système de presse-plieuse à commande numérique par le développement d'applications logicielles personnalisées. IRIS nécessite une intégration personnalisée du système de presse-frein CNC par le fabricant de la presse-plieuse. Les fonctionnalités et les fonctionnalités varieront en fonction du système de presse-plieuse CNC utilisé et de la manière dont le processus global est mis en œuvre par le fabricant. Les fonctions avancées demanderont au fabricant de développer un logiciel de système de frein de presse CNC compatible.
Gestion de la vitesse de pliage
La norme européenne relative aux presses plieuses EN12622 impose de limiter la vitesse de flexion à 10 mm / s. Cette limitation de vitesse fournit un niveau général de sécurité en gérant la vitesse à laquelle le matériau dirigé vers l'opérateur se déplace pendant la flexion. Cependant, dans la directive relative aux machines et dans la norme EN12622, certaines clauses fournissent une base pour des vitesses de flexion plus rapides avec des matrices V plus larges, à condition que certaines opérations puissent être correctement surveillées.
Dans le système de pliage de sécurité CNC Pressbrake, le fabricant peut définir une vitesse de pliage plus rapide pour les matrices V de plus grande largeur. Pour faciliter la sécurisation de la flexion plus rapidement, le processus de gestion de la vitesse de courbure fournit une surveillance automatique de la vitesse à laquelle le matériau qui fait face à l'opérateur se déplace sur son arc de pliage. Pour ce faire, IRIS traite les images en temps réel du processus de pliage et calcule la vitesse angulaire de la feuille en mouvement afin de mesurer la vitesse à laquelle la pièce est en cours de formation. Si la vitesse angulaire avec une matrice en V plus large est suffisamment inférieure à la vitesse lorsque vous utilisez des matrices en V plus étroites, une vitesse de pliage plus rapide est autorisée. Cette vitesse calculée est comparée à la largeur de matrice programmée dans la CNC et, si elle se situe dans les limites du seuil de vitesse angulaire, permet à la machine de continuer à plier le matériau à une vitesse supérieure à 10 mm / s.
La gestion de la vitesse de pliage surveille en permanence le processus de pliage. Ainsi, si la vitesse angulaire dépasse le seuil maximum ou si l'opérateur sélectionne une largeur de matrice incorrecte, la machine est arrêtée et la flexion peut être complétée à 10 mm / s.
En tant que système combiné, les modèles IRIS et IRIS Plus offrent une protection optique de haute performance lorsque les outils se ferment à grande vitesse. Une fois le processus de pliage démarré, la fonction d'imagerie optique prend le relais. Lors du pliage, les systèmes prennent et traitent des images en temps réel et transfèrent les données au système CNC via SmartLink. Le système de traitement d'image et le logiciel sont entièrement contenus dans les récepteurs IRIS et IRIS Plus, aucun matériel ni logiciel de traitement supplémentaire n'est donc nécessaire.
IRIS et IRIS Plus sont une technologie de plate-forme ouverte et flexible qui permet au fabricant de presses-plieuses d’utiliser les données d’image en temps réel (via SmartLink) pour implémenter diverses fonctions utilisateur dans le système CNC, telles que la gestion de la vitesse de courbure, le contrôle dynamique de l’angle , Contrôle d'angle actif et bien plus encore.
Plus de détails sur Euroepan requis, caractéristiques des presses-frein CNC britanniques, écrivez-nous!
