Presse-plieuse DELEM cnc machines système contrôleurs

Oct 09, 2016

ContrôleSystèmes

DELEM DA-52 ' S CONTRÔLE

Le compact DA-52 ' s est une solution complète de CNC pour Y1-Y2 synchronisé presses plieuses. Le contrôle panel basée, capable de contrôler jusqu'à 4 axes, peut être intégré dans des armoires ainsi que dans un pendulant facultatif logement du bras.

Équipé de l’interface utilisateur conviviale de Delem, le DA-52 ' s fournit toutes les fonctionnalités de frein de presse principal. La navigation unique « hotkey » donne un accès direct aux programmes en mémoire et permet une programmation facile et rapide d’un produit.

Tous les paramètres courants de pliage sont situés sur une seule page. Pour les paramètres avancés des pages supplémentaires peuvent être sélectionnés. Angle de programmation de l’axe y, couronnement de contrôle de la fonction et la pression sont standard à bord.

Caractéristiques de l’unité de commande Delem DA-52 s

Quick, une page de programmation
Touche de raccourci navigation
7andquot ; grand écran couleur TFT
Jusqu'à 4 axes (Y1, Y2 et 2 axes auxiliaires)
Couronnement de contrôle
Bibliothèque de produit/matériau/outil
Interface USB, périphérique
Algorithmes avancés de contrôle d’axe des ordonnées pour fermé
boucle, mais aussi les vannes de boucle ouverte
Contrôleur de panneau basé avec logement en option

Norme

Commande de frein de presse synchronisé / classiques
Écran couleur LCD
Rétro-éclairage LED
Processeur 266 MHz
Technologie de clavier de courts voyages
Capacité mémoire 64 MB
Bibliothèque d’outils
30 coups de poing
30 dies
Données de sauvegarde / restauration via le port USB
Mémorisation de la mise hors tension
Ampli intégré

Programmation

Numéro de 7 chiffres
20 numéro de dessin de caractères
Compteur de stock (jusqu'à 9999)
Pas de répétition (jusqu'à 99)
Millimètre / pouce
Un tableau de programmation page
et #39 ; Enseigner-inand #39 ; sur tous les axes
Programmation de rayon (cogner)
Vitesse d’axe programmable par étape
Propriétés des matériaux programmables

Calculée

Zones de sécurité Outillage
Force de pressage
Au pli
Couronnement de réglage
Creux de la vague force
Base de données de correction angle

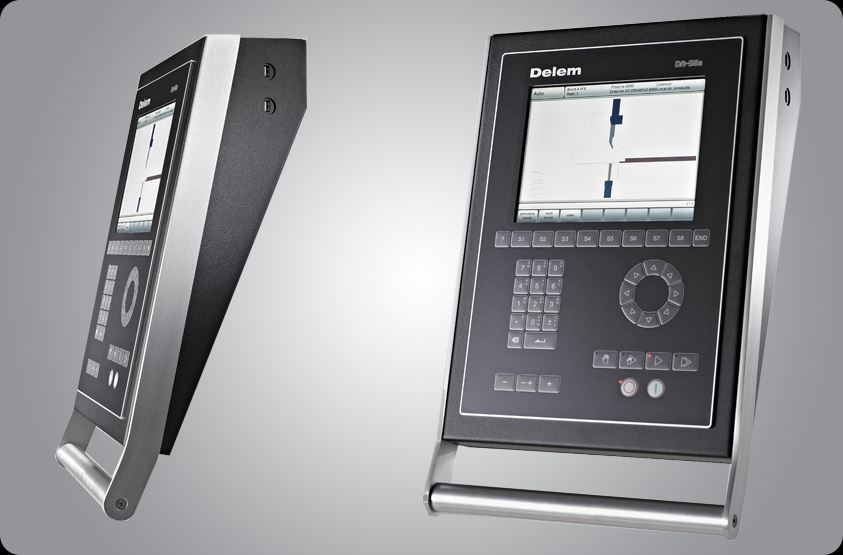

DELEM DA-56 S CONTRÔLE

Le compactContrôle de DA-56 sfournit facile CNC programmation avec l’outil de conception de produit graphique 2D Delem. Coudes de réglage et test machine sont réduits au minimum grâce à l’outil de détermination de séquence de pliage rapide et facile à utiliser.

Le programme CNC est généré avec un coup de clé une seule touche. Vous êtes prêt à faire la première partie étant donné que toutes les positions d’axes sont automatiquement calculées et la séquence de pliage a déjà été simulée sur l’écran avec la machine et les outils à l’échelle réelle. Dans le mode de production de la DA-56 s, l’opérateur peut graphiquement simuler le processus de pliage du produit guidant pendant le fonctionnement du frein de presse.

Caractéristiques de l’unité de commande Delem DA-56 s

Programmation graphique 2D
Ecran couleur LCD TFT 10.4"
Plier la détermination de la séquence
Calcul de longueur développée
Couronnement de contrôle
Interfacer les périphérique USB
Servo, variateur de fréquence et contrôle AC
Algorithmes avancés de contrôle axe y pour closedloop comme soupapes de boucle ouverte.

Les fonctions de commande de frein à base presse machine sont Y1-Y2 et l’axe des X, un second axe de jauge arrière peut être utilisé comme R/Z ou X2 axe. Également la fonction de couronnement est standard.

Norme

Commande de frein de presse synchronisé / classiques
Écran couleur LCD
Rétro-éclairage LED
10.4" TFT, 800 x 600
Processeur de 500 MHz
Technologie de clavier de courts voyages
Capacité mémoire 256 MB
Bibliothèque d’outils
30 coups de poing
60 dies
Données de sauvegarde / restauration via le port USB
Mémorisation de la mise hors tension
Ampli intégré

Programmation

Numéro de 7 chiffres
20 numéro de dessin de caractères
Compteur de stock (jusqu'à 9999)
Pas de répétition (jusqu'à 99)
Millimètre / pouce
Vitesse d’axe programmable par étape
Propriétés des matériaux programmables
Visualisation et la programmation 2D produit
Détermination de la séquence graphique courbe
Vérification rapide de collision
Gratuit outils programmables
Programmation de l’outil graphique
Programmation de rayon (cogner)

Calculée

Zones de sécurité Outillage
Force de pressage
Au pli
Couronnement de réglage
Creux de la vague force
Base de données de correction angle
Longueur développée
Auto cognement du calcul

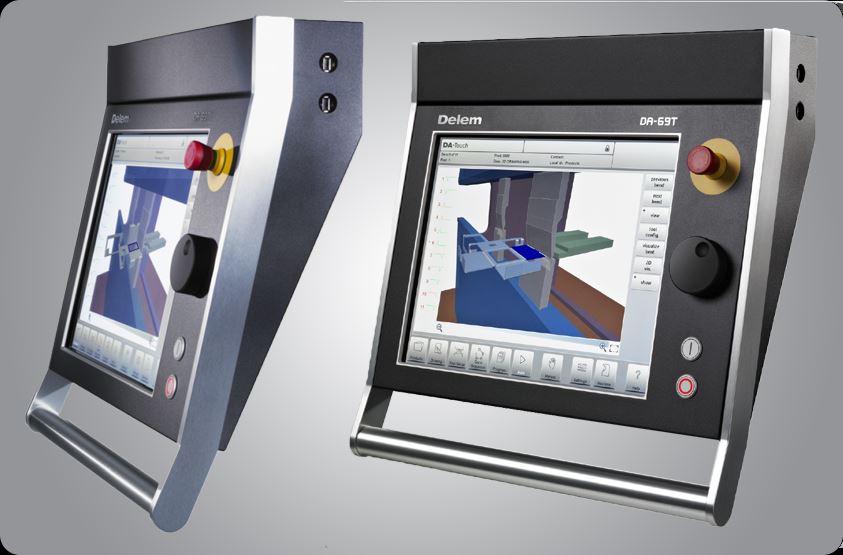

DELEM DA-66 T / 69T CONTRÔLE

Freins de la nouvelle génération DA-Touch contrôles offrent une teneur encore plus élevée de l’efficacité dans la programmation, de fonctionnement et de contrôle de la presse d’aujourd'hui. Facilité d’utilisation combinée à la technologie de l’état-of-the-art vont de pair, amélioration de la productivité. L’écran tactile donne accès à l’utilisateur de Delem éprouvée-inter¬face et permet une navigation directe entre la programmation et de production. Les fonctions sont directement situé où vous en avez besoin, offre optimisée ergonomie tout au long de l’application.

Le DA-66 t propose une programmation 2D qui permet la séquence de pliage automatique calcul et collision détection. Mise en place d’une machine entièrement en 3D avec plusieurs stations d’outil véritable rétroaction sur la faisabilité du produit et de la manipulation.

Le DA-69T propose une programmation 2D comme 3D qui permet la séquence de pliage automatique calcul et collision détection. Mise en place d’une machine entièrement en 3D avec plusieurs stations d’outil véritable rétroaction sur la faisabilité du produit et de la manipulation.

Les algorithmes de contrôle très efficace optimiser le cycle de la machine et minimiser les temps d’installation. Cela rend l’utilisation de presses plieuses plus faciles, plus efficaces et plus polyvalents que jamais.

L’OEM-panneau situé au-dessus de l’écran, réservée aux fonctions de la machine et commutateurs d’applications OEM, est intégré dans la conception et peut être utilisé selon l’application requise.
